Technics SP-10R Giradischi a Trazione Diretta Silver

Descrizione

Technics SP-10R Giradischi a Trazione Diretta Silver

Technics SP-10R è un giradischi a trazione diretta a doppia bobina, con doppio rotore privo di nucleo e bobine di statore su entrambi i lati.

Motore a trazione diretta senza nucleo

Il motore è il cuore pulsante del giradischi a trazione diretta.
È basato sul motore senza nucleo in ferro del modello SL-1200G, introdotto nel 2016.
Questo motore è stato ulteriormente migliorato per garantire prestazioni ancora superiori, il nuovo motore ha doppia bobina e doppio rotore privo di nucleo.
Le bobine sono presenti su entrambi i lati, per un totale di 12 perni e 18 bobine.
Questo garantisce l’elevata coppia necessaria a pilotare il nuovo piatto da 7,9 kg.
Il posizionamento delle bobine con angolo di 60 gradi migliora la rigidità del substrato, questa configurazione elimina le vibrazioni e riduce l’induttanza complessiva del sistema.
Il risultato è una rotazione estremamente stabile del piatto del giradischi.
Le oscillazioni e vibrazioni (wow e flutter) si attestano allo 0,015% o meno, questo valore è considerato al limite del rilevabile, sinonimo di grande precisione.

Eliminazione delle vibrazioni indesiderate del motore

Il motore sviluppato per il giradischi SL-1200G è servito come base per il motore a trazione diretta.
La doppia bobina, i cuscinetti reggispinta rinforzati e una scocca dall’aumentata rigidità hanno consentito di ottenere un motore stabile e con baricentro basso.

L’installazione di due pesi in acciaio inossidabile ad alta rigidità e con un’elevata gravità specifica posti sul fondo dello châssis, hanno permesso di mantenere sia la rigidità, sia il baricentro basso.
Queste fondamentali accortezze evitano vibrazioni indesiderate e contribuiscono ad aumentare la precisione di rotazione, nonché a migliorare il rapporto S/N (Segnale / Rumore)

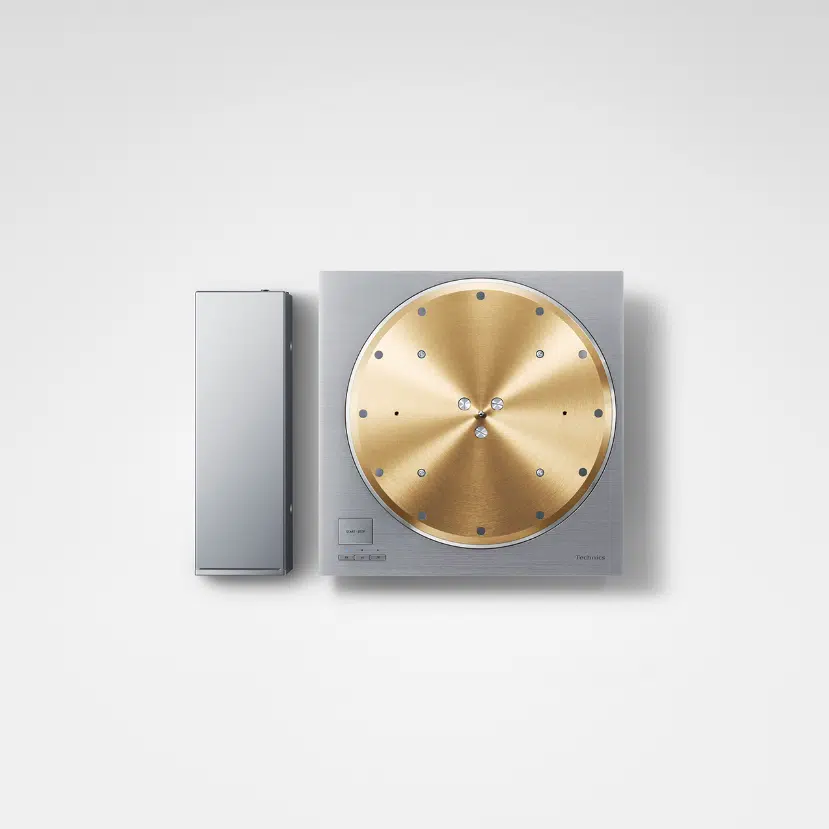

Il piatto giradischi nella classe dei pesi massimi

Al bordo esterno dello strato del piatto in ottone da 10 mm di spessore, sono stati posizionati dei piccoli pesi in tungsteno, caratterizzati da un elevatissimo peso specifico, che risultano molto difficili da fondere e, quindi, da produrre.
Lo strato in ottone viene laminato sull’alluminio pressofuso, per ottenere un peso complessivo del piatto di circa 7,9 kg e una massa inerziale di circa 1 tonnellata / cm.
Per eliminare le vibrazioni indesiderate, la parte posteriore è rivestita con una gomma fonoassorbente, così da formare una struttura a tre strati che garantisce un’elevata rigidità e un eccellente smorzamento delle vibrazioni.

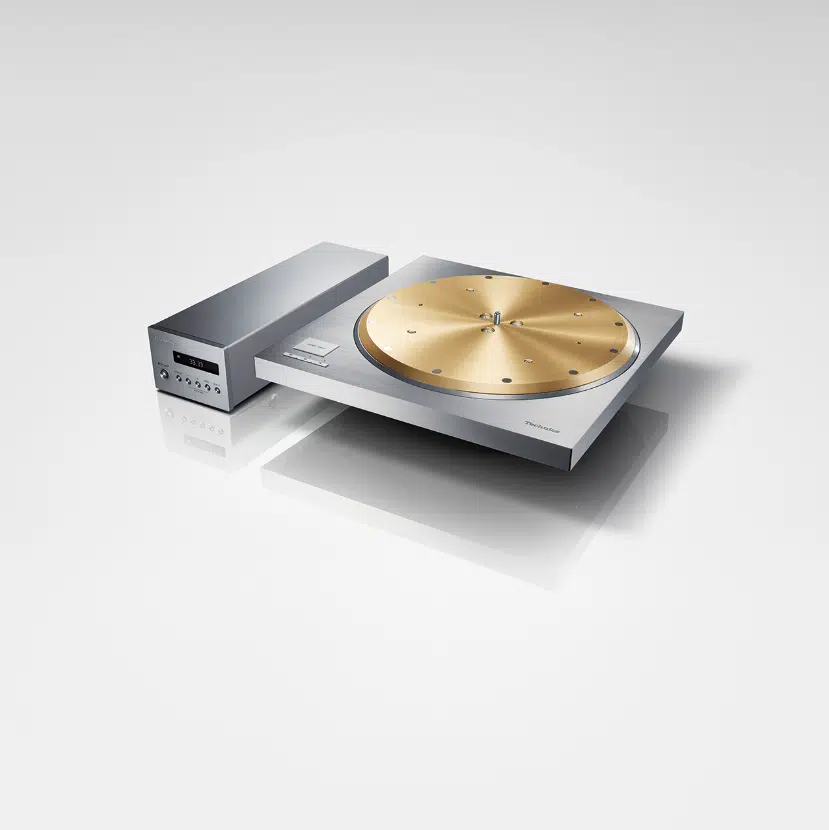

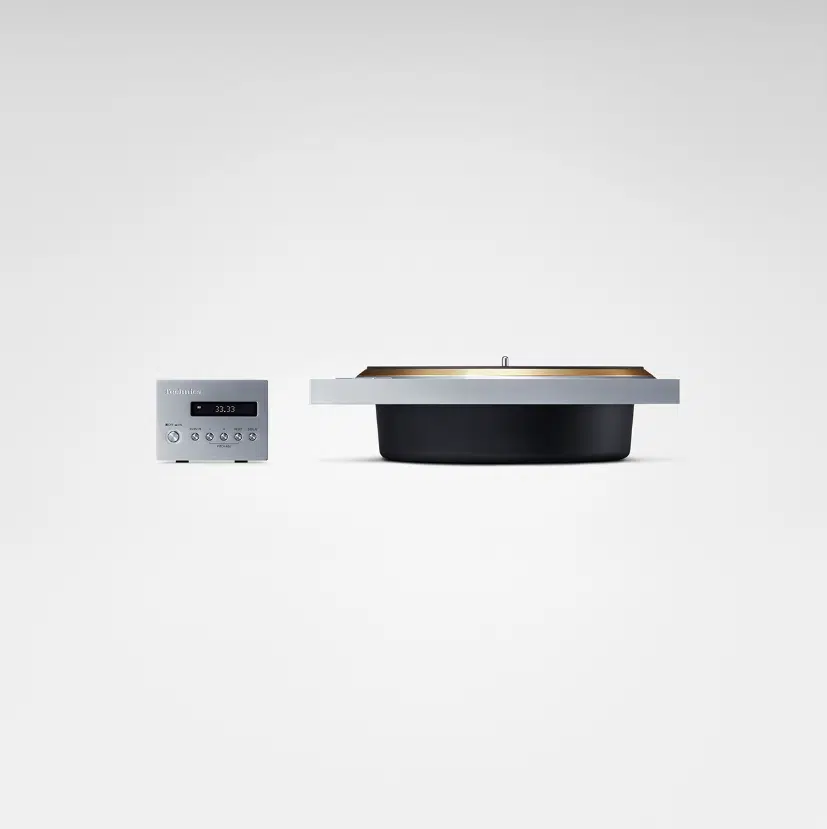

Unità di controllo separata

Per eliminare gli effetti del rumore indesiderato, l’unità di controllo è separata dal corpo principale.
Per ottenere un circuito di alimentazione in grado di garantire l’erogazione necessaria all’elevata coppia, si è deciso di utilizzare un alimentatore switching. Per ridurre il rumore sul pickup, l’alimentatore switching è dotato di una tecnologia esclusiva in grado di erogare un voltaggio a bassissimo rumore, grazie al nuovo “circuito di riduzione del rumore indesiderato”.
Inoltre, la comunicazione tra l’unità principale e l’unità di controllo è progettata per resistere agli effetti del rumore esterno e garantire la massima affidabilità. Queste misure di riduzione del rumore hanno consentito di ottenere il miglior rapporto S/N (segnale / rumore) al mondo.

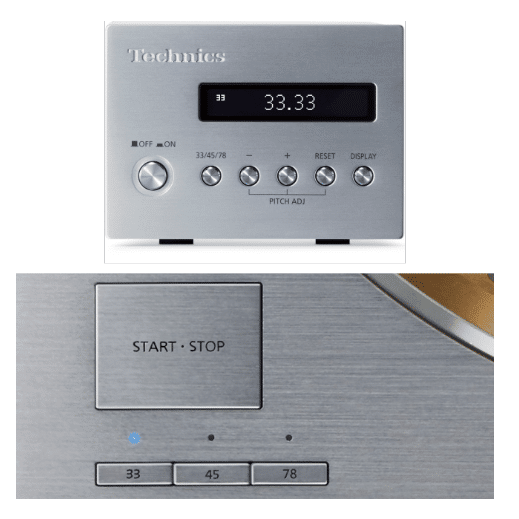

Regolazioni precise e indicatore di rotazione

Questo giradischi supporta i dischi analogici LP (33 1/3 giri/min.) ed EP (45 giri/min.), ma anche SP (78 giri/min.).
L’unità di controllo permette di regolare la rotazione (giri/min.) fino a due decimali (massimo ±16%).
Anche il display OLED è in grado di visualizzare la rotazione con una precisione di due decimali e l’utente potrà quindi sia ascoltare sia vedere la rotazione in modo estremamente dettagliato.

Compatibilità con SP-10MK2 e SP-10MK3

Per consentire agli utenti di continuare a utilizzare la base del giradischi e il braccio dei sistemi SP-10MK2 e SP-10MK3, la forma e le posizioni delle viti del SP-10R sono state progettate per consentire una totale retrocompatibilità di assemblaggio con SP-10MK2 e SP-10MK3.
L’unità di controllo ha la stessa forma e dimensione dell’alimentatore del SP-10MK2 per agevolare l’eventuale sostituzione dei componenti.

Specifiche tecniche

• Metodo di trazione: Trazione diretta

• Motore: Motore CC senza spazzole

• Velocità del giradischi: 33 1/3, 45, 78 giri/min

• Intervallo di regolazione: ±16 %

• Coppia di avviamento: 0,39 N・m / 4,0 kg･cm

• Oscillazioni e vibrazioni: 0,015% W.R.M.S.

• Piatto del giradischi: Ottone e alluminio pressofusi

• Diametro del piatto: 323 mm

• Peso del piatto: Circa 7,9 kg (incluso il tappetino del piatto)

• Alimentazione: 110 – 240 V CA, 50/60 Hz

• Consumo di energia: Da 10 W a 0,05 W circa (standby)

• Dimensioni unità principale (L x A x P): 365 x 109 x 365 mm

• Dimensioni unità di controllo (L x A x P): 110 x 84 x 350 mm

• Peso unità principale: Circa 18,2 kg

• Peso unità di controllo: Circa 2,1 kg

• Temperature di esercizio: Da 0° a +40°

• Tasso umidità di esercizio: Da 35% a 80% (senza condensa)

• Accessori: Giradischi, Tappetino del piatto, Adattatore disco EP, Set viti per giradischi, Bullone ad occhiello, Chiave a brugola, Cavo di alimentazione CA, Manuale di istruzioni
